Double tige traversante et filetage externe : l'alliance de la force

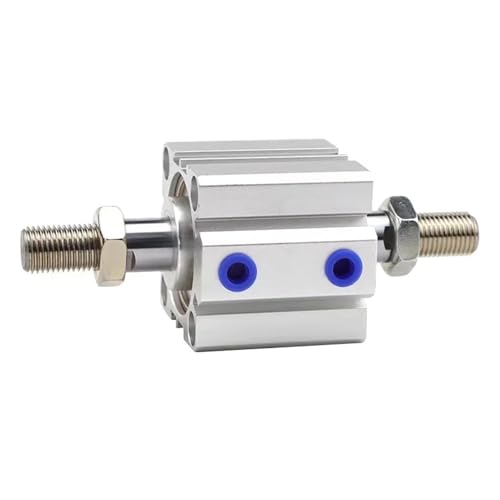

Ce cylindre pneumatique compact à double tige intègre des attributs mécaniques pensés pour l'endurance. Doté d'un alésage de 50mm, sa force pneumatique est distribuée de manière équilibrée sur deux axes parallèles. La course millimétrée de 10mm répond aux besoins d'impact rapide, de découpe légère ou de marquage industriel de précision.
Analyse structurelle du modèle SDAD50-B
La présence d'un filetage externe sur chaque tige permet de coupler des outillages variés avec une coaxialité parfaite. Cette configuration mécanique spécifique encaisse les moments de flexion sans transmettre les déformations au piston interne, préservant l'intégrité des segments d'étanchéité.
Fiche des dimensions et tolérances
| Composant | Spécification nominale |
|---|---|
| Référence constructeur | SDAD50-B-10 |
| Diamètre de cylindre | 50 mm |
| Déplacement linéaire | 10 mm |
| Type de filetage | Filetage externe parallèle |
| Mode de fonctionnement | Double effet pneumatique |
Applications types en usine
Ce format compact trouve naturellement sa place sur les tables d'indexation rotatives, les modules de transfert linéaire et les dispositifs d'arrêt d'urgence sur convoyeurs à rouleaux, où la réactivité pneumatique est cruciale pour la sécurité de la ligne.
