La solution de motorisation pour vos projets de fabrication numérique

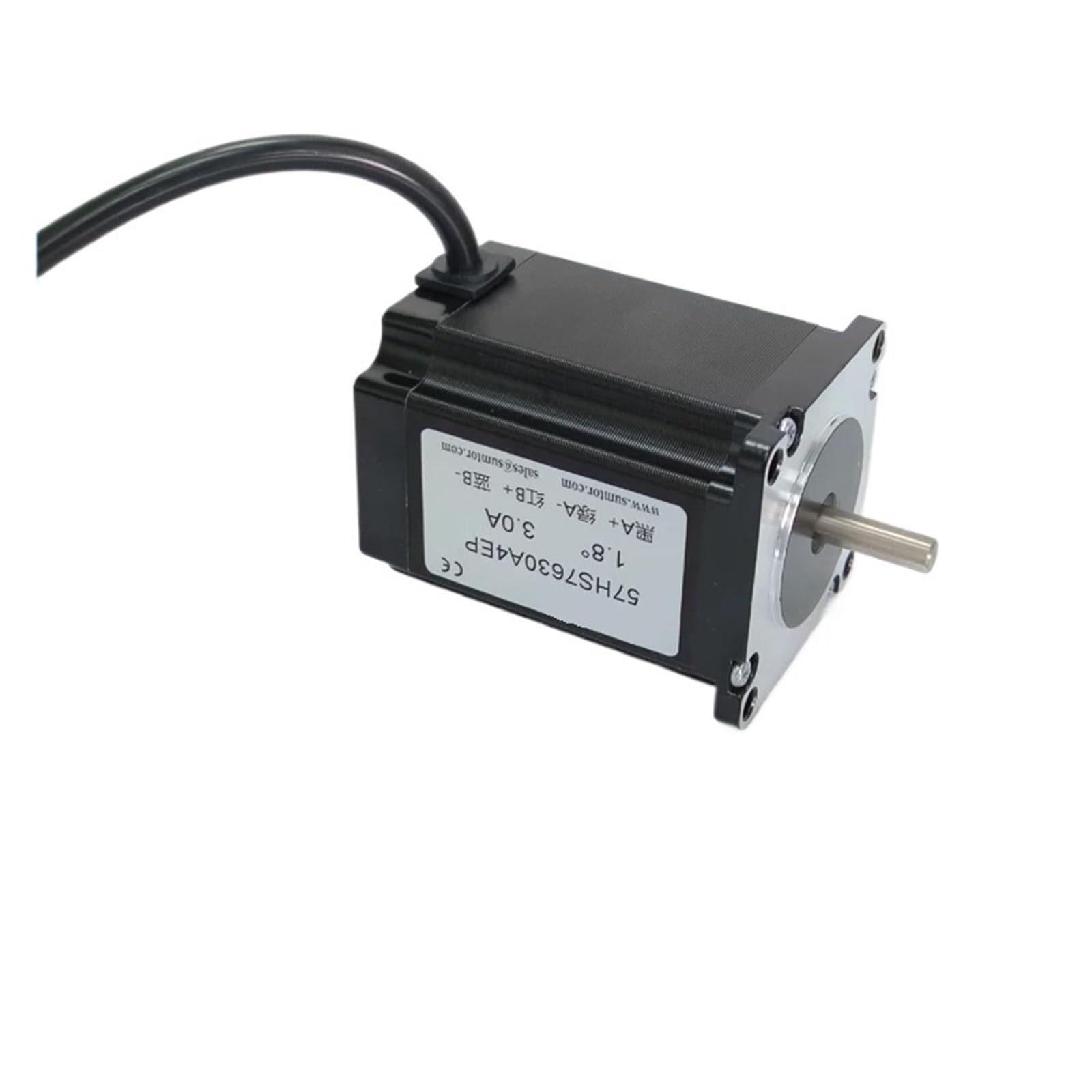

Destiné aux concepteurs d'équipements de bureau et d'outils d'atelier, ce moteur pas à pas biphasé offre la force nécessaire pour manipuler des têtes d'outils lourdes. Son angle de pas natif de 1,8 degrés fournit la base idéale pour des calculs de coordonnées simples et ultra-précis, sans nécessiter de réducteurs mécaniques complexes et coûteux.
Intégration et raccordement électrique

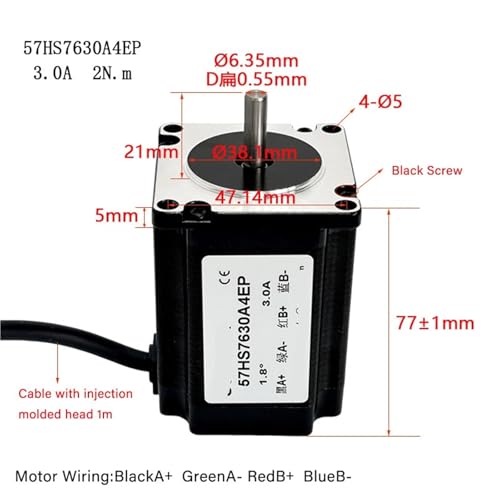

La sortie 4 fils simplifie grandement l'interfaçage avec les contrôleurs de mouvement numériques standard. Délivrant un couple de 1,8Nm pour une longueur de corps de 76mm, il s'insère facilement dans les espaces restreints tout en maintenant une intensité de 3A. L'arbre d'un diamètre de 6,35mm supporte les charges radiales générées par la tension des courroies de transmission.

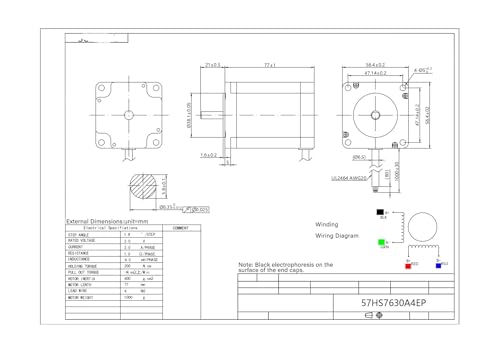

Données d'intégration mécanique
| Composant | Dimensions et tolérances |
|---|---|
| Longueur totale | 76 mm hors arbre |
| Sortie mécanique | Arbre simple rigide |
| Diamètre de sortie | 6,35 mm |
| Résolution angulaire | 1,8degrés par impulsion |
| Intensité maximale | 3 A par phase |
Ce moteur constitue une pièce maîtresse pour quiconque souhaite assembler ou réparer une unité de positionnement automatisée autonome.
